Descubre los mejores Anclajes Metálicos para Hormigón

Tabla de contenidos:

Los anclajes metálicos son elementos esenciales en la fijación y sujeción de estructuras en materiales como hormigón, ladrillo o piedra. Se utilizan en sectores como la construcción, la industria y la carpintería, proporcionando soluciones seguras y resistentes. En este artículo, exploramos los principales tipos de anclajes metálicos y sus aplicaciones.

Tipos de Anclajes Metálicos

Tipos de Anclajes Metálicos para Hormigón

Dentro de los anclajes metálicos para hormigón podemos encontrar tres grupos principales:

Anclajes autorroscantes
Anclajes de expansión por par de apriete
Anclajes de expansión por desplazamiento o golpe

1. Anclajes Autorroscantes

Este tipo de anclaje corta su propia rosca en el hormigón, ofreciendo una fijación mecánica segura y desmontable. Estos anclajes son utilizados en instalaciones temporales o permanentes en estructuras de hormigón, fijación de maquinaria ligera y soportes.

2. Anclajes de Expansión por Par de Apriete

Funcionan mediante la expansión de una camisa metálica dentro del material base al apretar el tornillo o la tuerca, proporcionando una sujeción firme y resistente. Los anclajes de expansión por par de apriete son utilizados en la instalación de estructuras metálicas, fijación de barandillas, soportes y equipos industriales de alto rendimiento.

3. Anclajes de Expansión por Desplazamiento o Golpe

Estos anclajes se activan mediante un golpe de martillo, expandiéndose dentro del orificio para garantizar una sujeción rápida y eficiente. Este tipo de anclaje se utiliza en fijaciones rápidas en techos y paredes, instalación de elementos estructurales ligeros.

Factores a Considerar al Elegir un Anclaje Metálico

Material base: Determina el tipo de anclaje adecuado.
Carga a soportar: Es crucial para seleccionar el tamaño y la resistencia del anclaje.
Condiciones ambientales: Factores como humedad y corrosión afectan la durabilidad.
Facilidad de instalación: Algunos anclajes requieren herramientas especializadas.

Los anclajes metálicos son componentes clave en la seguridad y estabilidad de muchas estructuras. La elección correcta depende del material de fijación, la carga requerida y el tipo de aplicación. Evaluar estos aspectos garantizará una instalación efectiva y duradera.

Anclajes Metálicos disponibles en Würth

1. Anclaje Fix-Anker W-FA Acero cincado (art. 5932010090)

El Fix-Anker W-FA/S es un anclaje de expansión versátil y resistente, diseñado para proporcionar fijaciones seguras en diversos materiales:

Anclaje individual (M6 – M20): Aprobado para su uso en hormigón no fisurado, con certificación ATE-02/0001.
Anclaje múltiple: Especialmente indicado para la fijación de falsos techos en medidas M6-M10, apto tanto para hormigón fisurado como no fisurado (Z-21.1-1598).

Gracias a su acabado en acero cincado, ofrece una buena resistencia a la corrosión en aplicaciones interiores y proporciona una sujeción firme y duradera.

2. AMO III Acero galvanizado Tipo 1 AW 30 (art. 0234730112)

El AMO III es un tornillo autorroscante de alta estabilidad, diseñado para fijaciones seguras sin necesidad de tacos, evitando deformaciones por tensión.

Características y ventajas

Fijación sin tensiones: Ideal para marcos de ventanas y aplacados de piedra en fachadas.
Rosca cortante: Facilita el atornillado sin necesidad de tacos.
Punta especial AW: Mejora la transmisión de fuerza y evita retrocesos.
Alta estabilidad y desmontable: Permite ajustes sin comprometer la fijación.
Recubrimiento antióxido: Prolonga su vida útil en aplicaciones exteriores.
Cabeza fresadora (Tipo 1): Facilita el avellanado en madera y PVC.

Campos de aplicación

Fijación de marcos de ventanas de madera, aluminio y PVC sin generar tensiones.
Instalación de placas de piedra en fachadas, tanto en aplacados nuevos como de refuerzo.
Aplicaciones en carpintería de madera, plástico y aluminio, con capacidad de ajuste a diferentes perfiles.

Su diseño optimizado lo convierte en una solución eficaz y versátil para fijaciones estructurales y decorativas.

Instrucciones de colocación

3. Anclaje de Alto Rendimiento W-HAZ, Acero Cincado Tipo S (art. 0905218003)

El W-HAZ-S es un anclaje diseñado para aplicaciones de altas cargas, ideal para fijaciones en hormigón y piedra natural resistente a la compresión.

Campos de aplicación

Uso en hormigón fisurado y no fisurado con homologación técnica europea.

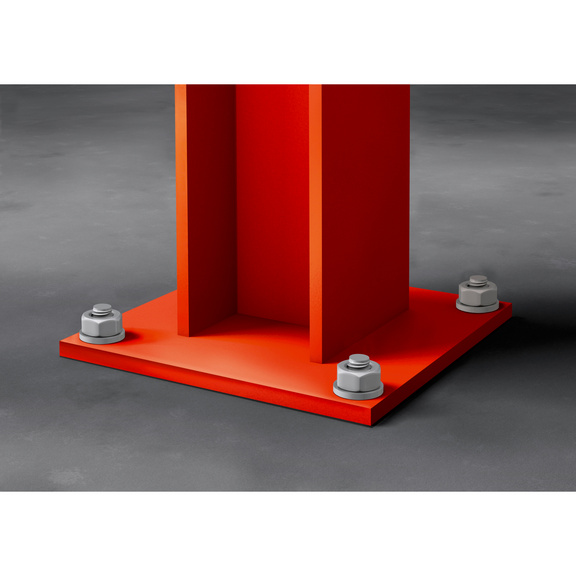

Fijación de estructuras metálicas, consolas, soportes, tuberías, barandillas y máquinas.
Aplicable en hormigón < C20/25 y piedra natural sin homologación.
Especialmente indicado para cargas estáticas y casi estáticas, como equipamientos y materiales de almacén.
Uso en interiores secos.

Ventajas

Alta capacidad de carga con distancias reducidas entre anclajes.
Montaje pasante para una instalación rápida y sencilla.
Listo para soportar carga inmediatamente, sin tiempos de espera.
Variedad de tamaños disponibles (M6, M8, M10, M12 y M16).
Mayor seguridad gracias al par de apriete controlado.

Propiedades

Anclaje de expansión por par de apriete controlado.
Acero galvanizado con homologación técnica europea (ATE-02/0031).
Resistencia al fuego: F30, F60, F90 y F120 según DIN 4102-02.

Este anclaje es una solución robusta y segura para fijaciones en entornos exigentes, garantizando resistencia y fiabilidad en todo tipo de estructuras.

Instrucciones de colocación

4. Tornillo Autorroscante para Hormigón W-BS, Acero Cincado Tipo S (art. 5929128015)

El W-BS es un tornillo autorroscante de alto rendimiento diseñado para fijaciones pesadas en hormigón fisurado y no fisurado, ofreciendo una instalación rápida y segura con carga inmediata.

Campos de aplicación

Fijaciones en hormigón C20/25 a C50/60.
Mampostería maciza y piedra natural (sin certificación).
Ideal para estructuras metálicas, perfiles, barandillas, estanterías, tuberías, instalaciones eléctricas y de rociadores de extinción.
Disponible en acero galvanizado (interiores) e inoxidable A4 (exteriores y ambientes húmedos).

Ventajas

Carga inmediata, sin tiempos de espera.
Montaje rápido y sencillo gracias a su fácil atornillado.
Tres profundidades de instalación posibles en un mismo anclaje, adaptándose a diferentes necesidades de carga.
Permite reajustes y reutilización en aplicaciones temporales (M10, M12 y M14).
Adecuado para fijaciones cercanas a los bordes y con pequeñas distancias entre anclajes.

Propiedades

M6–M14 certificado ETA-16/0043 para hormigón fisurado y no fisurado (Opción 1).
Certificación sísmica C1 para M8-M14 en profundidad hnom3.
Resistencia al fuego: R30, R60, R90, R120 según TR 020 (incluido en ETA).
Homologado para sistemas de rociadores de extinción en techos de hormigón según VdS.

El tornillo W-BS es una solución versátil, segura y eficiente para fijaciones de alto rendimiento en una amplia variedad de aplicaciones.

Instrucciones de colocación

Instrucciones de colocación en losas de hormigón alveolar

5. Taco de Encastre W-F/S Acero Cincado Red Line (art. 593331205)

El W-F/S es un taco de encastre diseñado para anclajes de cargas pesadas en hormigón, proporcionando fijaciones seguras y resistentes en estructuras metálicas, mobiliario urbano y otros elementos sometidos a cargas estáticas o casi estáticas.

Campos de aplicación

Apto para hormigón reforzado o no reforzado de clase mínima C20/25.
Homologado para hormigón no fisurado (zona comprimida).
deal para la fijación de señalizaciones, estanterías, toldos, soportes, armazones, barandillas, mobiliario urbano, perfiles y rejas.

Ventajas

Alta capacidad de carga con distancias cortas entre anclajes y bordes.
Montaje pasante, facilitando una instalación rápida.
Carga inmediata, sin necesidad de esperar tras la instalación.
Máxima seguridad gracias a su sistema de apriete controlado.

Propiedades

Taco de expansión de acero galvanizado en tamaños M8, M10, M12 y M16.
Homologación técnica europea (ATE 05/0242).
Cumple con la normativa ETAG para anclajes metálicos en hormigón.

El W-F/S es una opción fiable para fijaciones de alto rendimiento, garantizando resistencia y durabilidad en diversas aplicaciones de construcción e instalación.

Instrucciones de colocación
